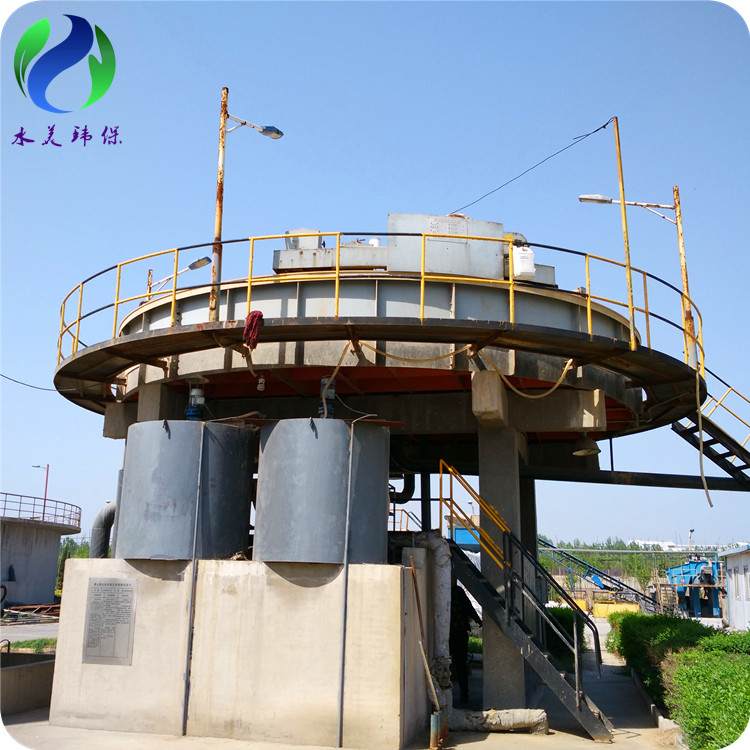

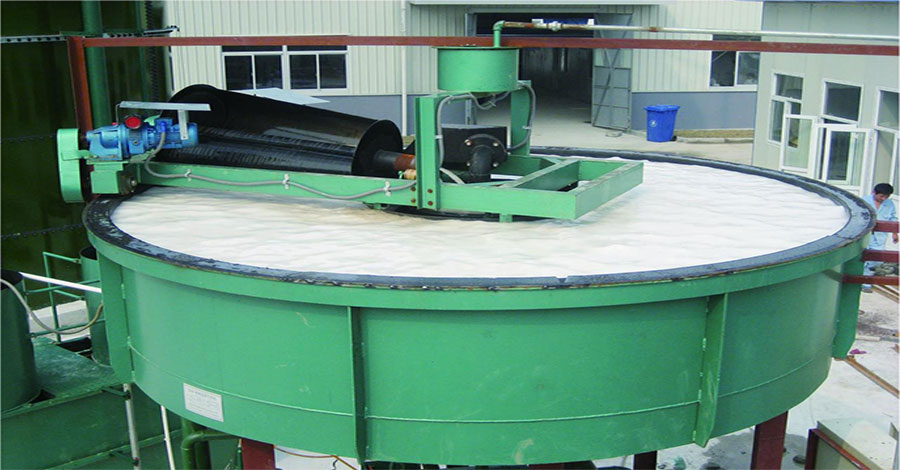

高效淺層氣浮機 -產品圖片

高效淺層氣浮機-介紹

高效淺層氣浮裝置集凝聚、氣浮、撇渣、沉淀、刮泥為一體。整體呈圓柱形，結構緊湊，池子較淺。裝置主體由五大部分組成：池體、旋轉布水結構、溶氣釋放機構、框架機構、集水機構等。進水口、出水口與浮渣排出口全部集中在池體中央區域內，布水機構、集水機構、溶氣釋放機構都與框架緊密連接在一起，圍繞池體中心轉動。本裝置提供成套設備總成及控制系統，通過集中控制與分散控制相結合，以使設備達到最佳運行狀態。

高效淺層氣浮機-設備特點

• 1.有效水深較淺，為600-750mm；
• 2.池內水力停留時間短，5-10min；
• 3.凈化量大，即表面負荷高；
• 4.占地面積小，單位負荷輕；
• 5.凈化層度高，懸浮物去除率達95%以上。

高效淺層氣浮機-工藝流程

原水經絮凝混合由池底中心管流入，水表面的浮渣用撇渣器收集起來，然后排入中央污泥槽，排至相匹配的污泥處理裝置，沉于池底的污泥由刮泥板收集刮至排泥槽排出，清水經溢流板由中央積水機構收集排出。絮凝好的原水，指在原水中加入絮凝藥劑PAC或PAM，經過有效絮凝反應，形成的原水。

高效淺層氣浮機-工作原理

我公司開發的ZQQF型高效淺層池氣浮裝置，是一個先進的快速氣浮系統，在傳統理論的基礎上，又成功地運用了“淺池理論”和“零速”原理，通過精心設計，集凝聚、氣浮、撇渣、沉淀、刮泥為一體，是一種水質凈化處理的高效設備。
ZQQF型氣浮裝置與傳統氣浮裝置相比，其主要的不同之處如下：傳統氣浮裝置，其進水、出水均為固定式，分離過程為動態。其最大的缺點是：分離反應是在水流不穩定狀態下進行的，且相互干擾，給浮渣的上升分離造成了極為不利的影響。
為了達到良好的分離效果，必須給浮渣的上升留有充分的時間，水力停留時間一般為20-50min，有點甚至達1小時之多，導致了池子體積增大。
我公司自行設計研制的ZQQF型高效淺層氣浮裝置針對傳統氣浮設備的不足之處，把原水進口、凈化水出口設計為移動式，分離構成為靜態，以縮短原水中的氣泡上浮時間，池子中水的流態基本上相對靜止。原水中的懸浮物從池底浮到表面的速度快（可達40-100mm/min），水深只需600-750mm就可以，也就是說停留時間5-10min，原水達到凈化要求。為了使進、出口能同步轉動，該機設計成圓形。

高效淺層氣浮機-技術參數

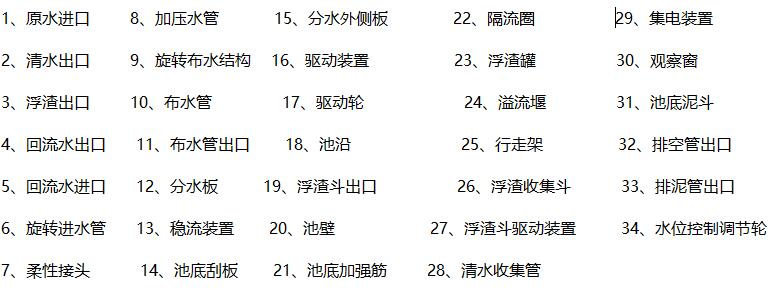

高效淺層氣浮機-安裝示意圖
